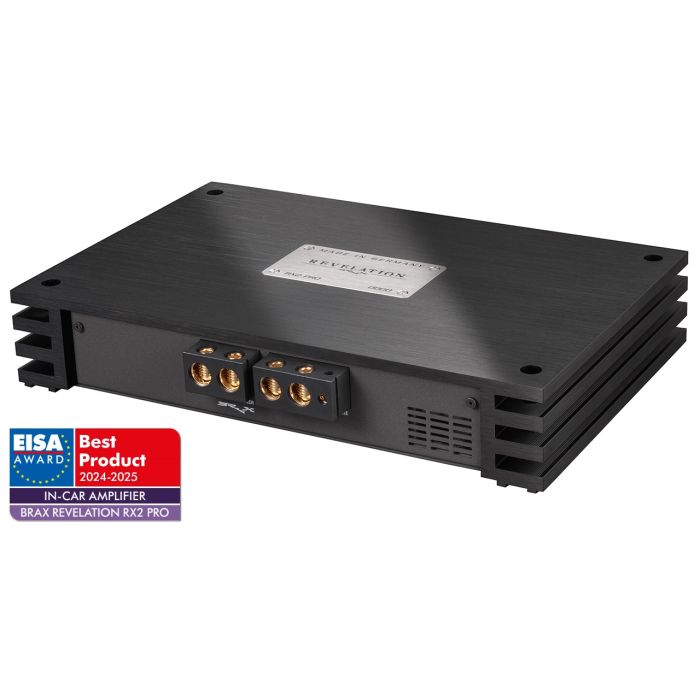

BRAX RX2 PRO

BRAX RX2 PRO combină compactitatea și eficiența într-un mod impresionant, cu atribute tehnice și sonice care ridică standardele de calitate ale amplificatoarelor la un nivel complet nou. În strânsă colaborare cu producătorul danez PURIFI, a fost realizat un concept unic și fără compromisuri, bazat pe tehnologia lor patentată EIGENTAKT - un concept care risipește toate prejudecățile anterioare împotriva amplificării digitale.

Toate valorile de performanță, inclusiv Distorsia Armonică Totală (THD+N), intermodulația și raportul semnal-zgomot, sunt atât de extraordinare încât doar cele mai scumpe sisteme de măsurare le pot capta cu precizie. Fundamentul acestei performanțe excepționale este principiul feedback-ului multi-etajat, în care mai multe bucle de feedback extrem de largi și, prin urmare, ultra-rapide în etajele amplificatorului compensează toate neliniaritățile. Acest lucru se extinde chiar și la releele de ieșire, care au propria buclă de control pentru a egaliza rezistența lor minimă de contact. Un aspect crucial este faptul că filtrul de ieșire LC necesar amplificatoarelor de clasă D este încorporat în aceste bucle de feedback, compensând complet impactul său semnificativ asupra distorsiunii și impedanței de ieșire. Astfel, RX2 PRO strălucește cu valori fenomenale pentru un factor de amortizare de 10.000 - nu doar la frecvența tipică de test de 1 kHz, ci pe întreaga bandă audio. În plus, dependența răspunsului în frecvență de sarcină, tipică amplificatoarelor de clasă D, este eliminată prin această topologie de circuit. Indiferent de difuzorul alimentat de RX2 PRO, răspunsul său în amplitudine rămâne perfect liniar până la 60 kHz pe toate impedanțele.


Design avansat al sursei de alimentare

O altă cheie a calității sunetului de neegalat a RX2 PRO este efortul extins depus în designul sursei sale de alimentare. Sursa de alimentare este reglată, oferind o tensiune de ieșire constantă către etapele de putere, independentă de tensiunea bateriei. Acest lucru asigură o capacitate completă de pornire-oprire și permite funcționarea în rețelele de bord ale vehiculelor electrice, unde pot apărea tensiuni de până la 18 volți. În plus, sursa de alimentare este echipată cu un total de 67 de condensatoare electrolitice cu o capacitate totală masivă, gata să furnizeze curenți de impuls enorme atunci când este necesar. Pentru a se asigura că PCB-ul nu împiedică fluxul de curent, opt straturi de cupru minimizează rezistența internă. Dar asta nu e tot: Numărul mare de straturi aduce și alte avantaje, asigurând că curenții mari nu au niciun impact asupra semnalelor sensibile de intrare sau de feedback, datorită aspectului sofisticat.


Opțiuni flexibile de intrare cu procesare a semnalului de primă clasă

Modulul de intrare analogică introduce noul principiu „Super-Balanced”, în care două amplificatoare operaționale BurrBrown OPA1612 cu zgomot extrem de redus și distorsiune redusă formează o etapă de intrare diferențială per canal. Aceasta nu numai că gestionează amplificarea, dar asigură și un raport de respingere în mod comun extrem de ridicat, oferind o imunitate excelentă la interferențele legate de industria auto asupra semnalelor de intrare.


Modulul de intrare digitală, echipat atât cu intrări digitale SPDIF optice, cât și coaxiale, strălucește printr-un convertor digital-analogic (DAC) de ultimă generație de la ESS. Acest DAC atinge valori de performanță neatinse anterior în segmentul audio auto, cu un raport semnal-zgomot de 130 dB și o cifră de distorsiune de -117 dB (echivalentul a 0,00014%). Aceste valori remarcabile sunt posibile datorită designului meticulos al sursei de alimentare pentru DAC. Un regulator de tensiune dual, dezvoltat special de ESS, alimentează fiecare canal separat cu o tensiune de funcționare extrem de stabilă și cu zgomot redus. Ca parte a unui concept logic și holistic, în conformitate cu standardele BRAX, modulul de intrare digitală acceptă și protocolul proprietar DiSAC 2.0 al DSP-ului BRAX pentru un control al volumului de neegalat la capătul lanțului de semnal.

Design compact și eficiență revoluționară

Pe lângă caracteristicile sale tehnice imbatabile, RX2 PRO se prezintă într-o formă excepțional de elegantă și compactă. În ciuda puterii sale enorme de ieșire de 2 x 300 wați la 4 ohmi sau 2 x 510 wați la 2 ohmi (sau 1 x 930 wați la 4 ohmi), are aceeași dimensiune ca un DSP BRAX și este cu aproape 40% mai compact decât un GX2000 sau chiar cu 66% mai mic decât un MX4 PRO. În ceea ce privește eficiența, consumul de energie și generarea redusă de căldură, RX2 PRO deschide un capitol complet nou pentru BRAX, aliniindu-se cu tendința generală către o densitate de împachetare mai mare și o eficiență sporită.

Revoluția digitală premiată în designul amplificatoarelor
Indiferent de cum percepeți RX2 PRO, acesta este o adevărată revoluție. După peste trei ani de cercetare și dezvoltare intensivă, acesta stabilește un standard de neegalat în designul amplificatoarelor, fapt recunoscut imediat la lansarea sa pe piață cu Premiul EISA pentru cel mai bun „Amplificator Auto” 2024-2025:

„Ceea ce anterior era de neconceput este acum realitate: Cu BRAX REVELATION RX2 PRO, Audiotec Fischer introduce primul amplificator de putere «digital» sub numele de marcă Brax. Pentru a utiliza tehnologia Clasa D pentru a egala sau chiar depăși amplificatoarele analogice de înaltă performanță Brax, BRAX REVELATION RX2 PRO este prima versiune auto a tehnologiei inovatoare «Eigentakt» de la Purifi, care stabilește noi standarde în ceea ce privește performanța și sunetul. BRAX REVELATION RX2 PRO utilizează cele mai bune componente disponibile; poate fi echipat fie cu un modul de intrare analogic cu amplificatoare operaționale TI / BurrBrown, fie cu un modul digital cu convertoare ESS, asigurând cea mai bună calitate a semnalului în fiecare caz. Rezultatul este, pe de o parte, puterea imensă de 2 x 300 wați la 4 ohmi.” „sau 2 x 510 wați la 2 ohmi și, pe de altă parte, și mult mai important, absența oricărei distorsiuni și zgomot. Dacă sunteți în căutarea unui amplificator de putere modern, compact, de clasă D, cu o calitate cu adevărat înaltă, veți găsi ceea ce căutați în BRAX REVELATION RX2 PRO.”

Caracteristici

Concept de amplificator clasa D high-end, proprietar, cu punte, bazat pe tehnologia patentată „EIGENTAKT” de la PURIFI - redefinind calitatea sunetului auto și depășind chiar și cele mai bune amplificatoare clasa A și clasa AB
Design unic de feedback în mai multe etape - bucle multiple de feedback compensează individual toate neliniaritățile din secțiunea de putere, inclusiv filtrele LC și chiar releele de ieșire, pentru o precizie absolută
Valori de măsurare remarcabile - depășind totul datorită THD+N neglijabil, distorsiunii minime de intermodulație (IMD), unui răspuns în frecvență liniar, neafectat de impedanță, de până la 60 kHz și unui raport semnal-zgomot impresionant
Concept de intrare modulară cu module selectabile - oferă posibilitatea de a alege între intrări analogice sau digitale
Modul de intrare stereo analogic - cu o structură de intrare inovatoare „super-echilibrată” pentru o imunitate la interferențe deosebit de ridicată datorită respingerii maxime în mod comun (CMR), echipat cu cele mai bune amplificatoare operaționale OPA1612 de la BurrBrown, cu un sunet excelent și cu zgomot ultra-redus în prezent
Modul de intrare stereo digital - echipat cu cele mai recente tehnologii de ultimă generație DAC ES9039Q2M de la ESS, alimentat de un regulator de tensiune special dezvoltat de ESS pentru a oferi fiecărui canal DAC o sursă de alimentare cu zgomot extrem de redus și stabilă. Echipat cu o intrare SPDIF optică și una coaxială care acceptă protocolul nostru proprietar DiSAC 2.0 pentru controlul volumului fără pierderi și extrem de avansat, gestionabil prin DSP-ul BRAX.
Sursă de alimentare incomparabil de sofisticată - unitate de alimentare reglată, cu funcție de pornire-oprire pentru etajele de ieșire, cu o capacitate totală enormă pentru o capacitate maximă de curent de vârf. Regulatoarele de tensiune separate pentru fiecare etaj de intrare și driver garantează o stabilitate maximă și previn orice influență asupra calității semnalului; potrivit pentru o tensiune de bord de până la 18V pentru vehiculele electrice.
Factor de amortizare excepțional, independent de frecvență, de peste 10.000 la 4 ohmi - spre deosebire de modelele convenționale din clasa D, acesta asigură un control maxim al difuzoarelor la toate frecvențele, rezultând o precizie audio de neegalat.
Deosebit de compact și cu eficiență maximă - aceleași dimensiuni ca un DSP BRAX, ideal pentru conceptele moderne de vehicule datorită generării reduse de căldură și eficienței ridicate
Placă de circuit imprimat cu 8 straturi cu impedanță ultra-joasă - permițând un flux de curent maxim, fără pierderi și izolarea optimă a semnalelor de intrare sensibile din etapele de putere
Utilizarea exclusivă a celor mai fine și selectate componente - garantează o consistență maximă și o durabilitate remarcabilă
Circuite complexe de protecție - Protecție optimă a amplificatorului și a difuzoarelor conectate în toate condițiile de sarcină și temperatură imaginabile
Procesor și ventilator cu temperatură reglată - asigură o răcire optimă și un interval ideal de temperatură de funcționare pentru amplificator
Conector separat pentru stabilizatorul de putere BRAX - pentru o alimentare crescută și performanțe maxime îmbunătățite ale amplificatorului
Radiator masiv realizat dintr-un aliaj special de aluminiu - permite o disipare optimă a căldurii și performanțe continue ridicate
Număr de serie gravat pe plăcuța de identificare din oțel inoxidabil - subliniază exclusivitatea amplificatorului

Date tehnice

Putere RMS ≤ 1% THD+N RX2 PRO cu modul de intrare analogică
- la 4 Ohm 2 x 300 W
- la 2 Ohm 2 x 510 W
- la 1 Ohm -
- în punte la 4 Ohm 1 x 930 W
- în punte la 2 Ohm -
Tehnologie amplificator PURIFIs "EIGENTAKT" Clasa D
Intrări 2 x RCA / Cinch
1 x Intrare telecomandă
1 x Intrare stabilizator de putere
Sensibilitate intrare RCA / Cinch 1.0 - 8.0 Volți
Impedanță intrare RCA / Cinch 4 kOhm
Impedanță intrare nivel înalt -
Ieșiri 2 x Ieșire difuzor
Tensiune de ieșire RCA / Cinch -
Convertor de semnal pentru intrare digitală -
Intrare analogică amplificator operațional TI / BurrBrown OPA1612 cu tehnologie SoundPlus
Răspuns în frecvență 10 Hz - 60 kHz
Amplificare bas -
Trecere înaltă -
Trecere joasă -
Trecere bandă -
Subsonic -
Fază -
Pantă trecere înaltă / trecere joasă -
Pantă trecere subsonic / trecere joasă -
Raport semnal-zgomot intrare digitală -
Raport semnal-zgomot intrare analogică > 125 dB (ponderat A)
Distorsiune (THD) < 0,0002 %
Factor de amortizare > 10.000
Tensiune de funcționare 9 - 18 volți (max. 5 sec. până la 6 volți)
Curent în gol 1,5 A
Putere nominală CC 12 V ⎓ 150 A max.
Siguranță 4 x 25 A LP-Mini-siguranță (APS)
Interval de temperatură de funcționare -20 °C până la +70 °C
Caracteristici suplimentare Bazat pe tehnologia EIGENTAKT de la Purif, conector stabilizator de putere BRAX, capacitate Start-Stop, comutator mod de intrare
Dimensiuni (Î x L x A) 56 x 310 x 200 mm /
2,21 x 12,21 x 7,87"
Greutate netă 4,0 kg

Conținutul livrării

1 x Amplificator de înaltă performanță BRAX REVELATION RX2 PRO
1 x Tricou BRAX REVELATION
3 x Cheie Allen
1 x Certificat
1 x Raport de măsurare Audio Precision
1 x Manual de instrucțiuni
