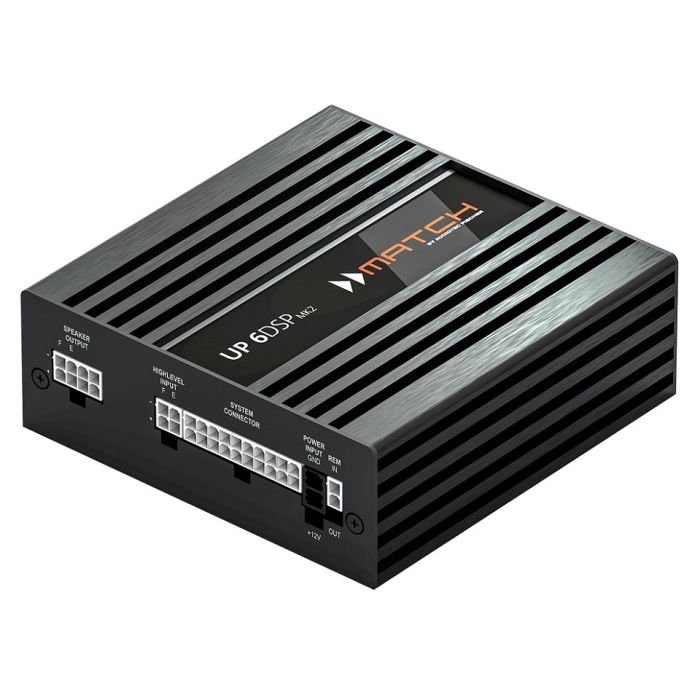

MATCH UP 6DSP MK2

MATCH UP 6DSP MK2 combină un amplificator puternic din clasa GD cu 6 canale cu un DSP integrat cu 7 canale, oferind putere și dinamică pentru un sunet hi-fi autentic, menținând în același timp o integrare curată, prietenoasă cu producătorii de echipamente originale, în vehicul. În generația MK2, conceptul a fost rafinat în continuare și adaugă actualizări cheie cu un port USB-C și slotul Extension Card 2.0 pentru o integrare contemporană și extensibilă a sistemului.

Upgrade perfect pentru sistemele audio standard din fabrică

Pentru o integrare optimă în sistemele audio existente, UP 6DSP MK2 oferă șase intrări de nivel înalt pentru a capta semnalele difuzoarelor OEM (inclusiv ADEP.3 pentru o interfațare fiabilă cu multe unități principale din fabrică), plus o intrare digitală optică pentru integrarea surselor digitale.


Pe partea de ieșire, oferă șase canale de amplificare, completate de o ieșire preamplificatoare și DSP-ul integrat cu 7 canale pentru configurații flexibile ale difuzoarelor și o reglare precisă a sunetului. În ceea ce privește puterea, amplificatorul oferă 4 x 65 wați RMS la 4 Ω, precum și două ieșiri puternice pentru subwoofer, cu o putere maximă de ieșire de până la 2 x 90 / 160 wați RMS la 4 / 2 Ω – ideal pentru o scenă frontală puternică și o acționare sigură a subwooferului.

Acesta combină performanța și conectivitatea într-un design compact, care economisește spațiu, și adaugă o extensibilitate suplimentară în generația MK2: este inclus noul slot Extension Card 2.0, un sistem de expansiune revizuit cu un capac din plastic fixat cu șuruburi și compatibilitate între serii. Acest lucru permite extinderea modulară a integrării sistemului atunci când este necesar, de exemplu cu Bluetooth® HD sau intrări analogice sau digitale suplimentare. Portul USB-C permite, de asemenea, accesul modern prin DSP PC-Tool.

ACO – Platformă avansată de coprocesor pe 32 de biți
Desigur, UP 6DSP MK2 este echipat cu platforma noastră proprietară ACO pe 32 de biți, care nu numai că preia toate sarcinile de control ultra-rapid, dar gestionează și o mulțime de funcții audio: sunt implementate efecte sonore fantastice, cum ar fi Augmented Bass Processing sau RealCenter, precum și un Input EQ separat pe canale, inclusiv Advanced Input Signal Analyzer (AISA) pentru analiza și compensarea ușoară a semnalelor de intrare ale radiourilor OE, care includ deja o configurație audio implicită.

DSP PC-Tool 6 cu TuneEQ – Funcții puternice pentru o experiență sonoră supremă
Desigur, MATCH UP 6DSP MK2 poate fi configurat cu ușurință prin intermediul DSP PC-Tool 6, un instrument profesional și excepțional de intuitiv. Opțiunile de setare familiare și numeroase nu lasă nimic de dorit și garantează o ajustare extrem de precisă a sunetului chiar și pentru configurații complexe de sistem. Și datorită noilor funcții proprietare TuneEQ 2.0, precum și TuneToTarget pentru corecția automată a răspunsului în frecvență, economisiți, de asemenea, mult timp la optimizarea sunetului.

Procesarea Canalelor Virtuale – așa funcționează rutarea semnalului astăzi
Adaptarea optimă la sistemele de sunet multicanal existente necesită o gestionare și o configurare sensibilă a numeroaselor canale DSP. Mai ales atunci când sistemele frontale, spate și centrale sunt împărțite în sisteme multi-căi, conceptele convenționale de rutare își ating rapid limitele, atât în ​​ceea ce privește implementarea, cât și utilizabilitatea. „Procesarea Canalelor Virtuale” în mai multe etape, împreună cu software-ul DSP PC-Tool, ușor de utilizat și recunoscut, facilitează maparea chiar și a configurațiilor de sistem extrem de complexe și atribuirea liberă a funcțiilor noastre audio FX proprietare.

Caracteristici
Amplificator cu 6 canale cu concept ultra-eficient Class GD, care combină o calitate excepțională a sunetului cu o eficiență maximă
7 canale DSP pentru flexibilitate maximă la modernizarea sistemelor audio standard cu până la 6 canale
Cablaje opționale pentru integrare ușoară în sistemele audio existente din fabrică
EV-Ready – gamă extinsă de tensiune de intrare de până la 18 V pentru funcționare stabilă chiar și în vehiculele electrice cu tensiuni de bord crescute
Intrare inteligentă cu 6 canale de nivel înalt cu circuit ADEP.3 pentru integrare OEM perfectă
VCP (Virtual Channel Processing) oferă o flexibilitate remarcabilă în configurarea sistemelor audio complexe, datorită:
Egalizoarelor de grup cross-canal care afectează simultan mai multe canale de ieșire
Configurației difuzoarelor multi-way pentru efecte sonore DSP (SFX)
Caracteristici suplimentare, cum ar fi atenuarea spate
1:1 IOR (Input-to-Output Routing) – atribuire individuală a tuturor intrărilor de nivel înalt la orice ieșire a amplificatorului pentru rutare directă de la intrare la ieșire
ACO – Platformă avansată de coprocesor pe 32 de biți pentru funcții de sistem și DSP, cum ar fi:
AISA (Advanced Input Signal Analyzer) și InputEQ pentru o utilizare ușoară analiza și corectarea semnalelor de intrare
DLC (Dynamic Loudness Control) și (Remote Tone Control) pentru reglarea dinamică a frecvențelor înalte și joase în funcție de volum
Funcție TuneEQ proprietară pentru reglarea automată a egalizatoarelor de intrare, virtuale și de ieșire
Efecte sonore SFX – Augmented Bass Processing, RealCenter & Co.
Tehnologie Stabilized Output Power (SOP Max) pentru o putere de ieșire constant stabilă – oferind performanță maximă în orice moment, indiferent de tensiunea de intrare
Slot Extension Card 2.0 pentru extensii de sistem precum streaming audio Bluetooth® HD, intrări analogice suplimentare sau surse de semnal viitoare
Intrare optică în format SPDIF cu rată de eșantionare între 12 și 96 kHz
Ieșire RCA mono pentru conectarea amplificatoarelor externe, de ex. Amplificatoare subwoofer precum MATCH UP 1FX
SCP (Smart Control Port) compact și pregătit pentru viitor pentru conectarea telecomenzilor și accesoriilor
Gestionarea inteligentă a energiei asigură o stabilitate perfectă a tensiunii pe toate platformele moderne de vehicule
Sursă de alimentare cu funcție Start-Stop până la 6 volți de tensiune de alimentare
Comutator automat de la distanță pentru activarea amplificatorului fără a fi nevoie de un semnal extern de la distanță
Design compact cu disipare redusă a căldurii datorită eficienței extraordinare
Control maxim cu DSP PC-Tool 6 – software profesional pentru configurarea precisă a amplificatorului și reglarea precisă a sunetului în vehicul
Caracteristici speciale:
Tehnologie Class GD
Conceptul proprietar Class GD de la Audiotec Fischer duce eficiența amplificatoarelor convenționale de clasă D la nivelul următor. Prin variația tensiunii de alimentare interne în mai multe etape, în funcție de semnalele de intrare ale amplificatorului, pierderile la ralanti sunt reduse semnificativ, iar eficiența generală este aproape de maxim în orice moment. Astfel, disiparea căldurii este aproape neglijabilă, permițând astfel cele mai mici radiatoare și cei mai compacti factori de formă.

ACO – Coprocesor avansat pe 32 de biți
Platforma ACO (Advanced CoProcessor) gestionează toate sarcinile de control și comunicare din cadrul sistemului DSP. Acesta asigură porniri extrem de rapide ale sistemului, comutare extrem de rapidă între până la zece configurații de sunet și oferă un impuls decisiv de viteză, în special în comunicarea de date cu software-ul nostru DSP PC-Tool.

ACO servește, de asemenea, ca bază pentru o gamă largă de funcții suplimentare - inclusiv efecte sonore SFX precum „Augmented Bass Processing” și „RealCenter”, funcții precum Dynamic Loudness Control (DLC) și Remote Tone Control (RTC) și un egalizator de intrare separat pe canale cu Advanced Input Signal Analyzer (AISA) integrat pentru analiza și corectarea ușoară a semnalelor de intrare cu egalizare aplicată din fabrică. ACO reprezintă performanță maximă, flexibilitate și arhitectură de sistem pregătită pentru viitor.

Intrare inteligentă de nivel înalt ADEP.3
Radiourile auto moderne, instalate din fabrică, încorporează metode sofisticate pentru diagnosticarea difuzoarelor conectate. În special, cea mai recentă generație de radiouri auto este echipată cu funcții avansate de monitorizare, care pot duce adesea la mesaje de eroare sau la pierderea unor funcții specifice (de exemplu, funcția fader) atunci când este conectat un amplificator standard.

Circuitul ADEP.3 (Generația 3) îndeplinește cerințele acestor sisteme OEM avansate și asigură o integrare perfectă. Controlat de platforma ACO, sistemul este pregătit pentru viitor și conceput pentru a se adapta flexibil la schimbările din diagnosticarea radio a vehiculelor.

Acest lucru garantează compatibilitate maximă cu aproape toate unitățile principale OE - fără a încărca inutil ieșirile difuzoarelor la niveluri de volum ridicate.

Mod de economisire a energiei
Modul de economisire a energiei permite reducerea semnificativă a consumului de energie al amplificatorului (și al oricăror amplificatoare suplimentare conectate) atunci când nu este detectat niciun semnal muzical pentru o anumită perioadă de timp. Când modul de economisire a energiei este activ, etajele interne ale amplificatorului și ieșirea de la distanță sunt oprite automat. Odată ce un semnal muzical este detectat din nou, dispozitivul revine la funcționarea normală în aproximativ 2 secunde. Întârzierea de oprire poate fi ajustată sau complet dezactivată prin intermediul butonului...

TuneEQ
TuneEQ este o funcție extrem de flexibilă și deosebit de ușor de utilizat pentru corecția automată a răspunsului în frecvență. O singură măsurare per canal audio sau pereche de canale cu un microfon de măsurare adecvat (de exemplu, kitul nostru de reglare AMI) este suficientă pentru ca TuneEQ să ajusteze independent și precis egalizatoarele la curba de referință dorită. TuneEQ utilizează setul complet de funcții al egalizatorului parametric, inclusiv frecvența centrală, factorul Q și reglarea câștigului. Și deoarece operațiile aritmetice extrem de complexe necesare pentru aceasta rulează în fundal, economisiți și mult timp atunci când vă optimizați sunetul cu TuneEQ.

RealCenter
Funcția „RealCenter” este un algoritm, dezvoltat de Audiotec Fischer, care accentuează informațiile muzicale prezente atât în ​​canalul frontal stâng, cât și în cel drept, pentru a crea un semnal central unic. Spre deosebire de procedurile obișnuite, în care sunt însumate doar canalele, intensitatea semnalului central este, de asemenea, controlată dinamic de conținutul informațional stereofonic al canalului stâng și drept.
Sună complicat, dar acest efect este uimitor: asta înseamnă că, dacă doar canalul stâng sau drept transmite un semnal audio, canalul central nu va reproduce niciun semnal. În cazul algoritmilor obișnuiți, nivelul volumului canalului central este redus doar cu 6 dB (= jumătate din nivelul volumului). „RealCenter” de la Audiotec Fischer permite o scenă sonoră unică și extinsă atât pentru șofer, cât și pentru copilot, în același timp! Prin urmare, dezavantajele unui canal central convențional, cum ar fi o scenă sonoră mică și intruzivă, sunt de domeniul trecutului.


Procesare augmentată a basului

„Procesarea augmentată a basului” proprietar Audiotec Fischer, constând din cele două funcții sonore revoluționare „Dynamic Bass Enhancement” și „SubXpander”, a fost special dezvoltat pentru a îmbunătăți dramatic reproducerea basului subwooferelor.


„Dynamic Bass Enhancement” combină ingenios un bas profund maxim și o presiune sonoră maximă - indiferent de stilul muzical sau de controalele de ton din unitatea principală. În funcție de semnalul de intrare, „Dynamic Bass Enhancement” câștigă intervalul de frecvență inferior și modifică frecvența de tăiere a filtrului subsonic. Rezultatul este un răspuns al basului semnificativ mai puternic și mai profund la niveluri de volum scăzute și medii, fără riscul de a suprasolicita subwooferul nici mecanic, nici electric la niveluri de volum ridicate. Este pur și simplu fascinant ce performanță a basului este posibilă dintr-o dată.

Dacă doriți o reproducere a basului și mai joasă și mai „întunecată”, „SubXpander” poate fi activat suplimentar. Prin urmare, tonurile subarmonice sunt adăugate la tonurile fundamentale în intervalul de frecvență cuprins între 50 și 100 Hz.


Date tehnice

Putere RMS ≤ 1% THD+N
- la 4 Ohmi Canale A - D: 65 wați (min. 3 Ohmi*)
Canale E - F: 75 wați (min. 3 Ohmi*)
- la 2 Ohmi Canale E - F: 125 wați
- la 1 Ohm -
- în punte la 4 Ohmi -
- în punte la 2 Ohmi -
Max. Putere de ieșire per canal** Canale A - D: până la 80 wați RMS la 4 ohmi
Canale E - F: până la 90 wați RMS la 4 ohmi
Canale E - F: până la 160 wați RMS la 2 ohmi
Tehnologie amplificator Clasa GD
Intrări 6 x Intrare difuzor de nivel înalt
1 x SPDIF optic (12 - 96 kHz)
1 x Placă de extensie 2.0
Sensibilitate intrare 2,8 - 11 volți
Impedanță intrare RCA / Cinch -
Impedanță intrare nivel înalt 9 - 33 ohmi cu ADEP.3
Ieșiri 6 x Ieșire difuzor
1 x RCA / Cinch
1 x Ieșire de la distanță
Tensiune de ieșire RCA / Cinch 3 volți RMS
Răspuns în frecvență 15 Hz - 22.000 Hz
Rezoluție DSP 64 biți
Putere DSP 295 MHz (1,2 miliarde MAC operații/secundă)
Rată de eșantionare 48 kHz
Tip DSP Procesor de semnal audio
Convertoare de semnal A/D: BurrBrown
D/A: BurrBrown
Raport semnal-zgomot intrare digitală 104 dB (ponderat A)
Raport semnal-zgomot intrare analogică 100 dB (ponderat A)
Distorsiune (THD la 1 kHz, 1 W în 4 ohmi) < 0,015 %
Distorsiune (THD+N la 1 kHz, 1 W în 4 ohmi) < 0,02 %
Distorsiune (THD la 100 Hz, 1 W în 4 ohmi) -
Distorsiune (THD+N la 100 Hz, 1 W în 4 ohmi) -
Tensiune de funcționare 10,5 - 18 volți (max. 5 sec. până la 6 volți)
Putere nominală DC 12 V ⎓ 35 A max.
Curent în gol 360 mA
Curent maxim de ieșire de la distanță 500 mA
Interval de temperatură de funcționare -40° C până la +70° C
Siguranță 1 x 30 A LP-Mini-siguranță (APS)
Caracteristici suplimentare Tehnologie clasa GD cu sursă de alimentare controlată dinamic, coprocesor pe 32 de biți, circuit ADEP.3, capacitate Start-Stop, port Smart Control, USB-C, comutator automat de la distanță
Dimensiuni (Î x L x A) 46 x 130 x 130 mm / 1,81 x 5,12 x 5,12"

Conținut de livrare

1 x amplificator MATCH UPGRADE UP 6DSP MK2
5 x cablu de conectare
1 x plăci de montare și materiale
1 x cablu USB
1 x manual de instrucțiuni
